STM32库函数助手

　　STM32库函数助手是一款简单实用的库函数辅助软件，通过该软件，用户可以快速的将函数生成stm32源程序代码，非常方便；该软件操作简单，您只需将一个ADC函数输入软件中，点击一键生成就能立即完成代码的转换，该软件支持两种ADC参数，用户在选择转换的时候可以根据需要自己选择，同时支持一键复制代码，方便用户将该代码进行运用，非常简单，需要的朋友赶快下载试试吧！

STM32

　　STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核（ST's product portfolio contains a comprehensive range of microcontrollers, from robust, low-cost 8-bit MCUs up to 32-bit ARM-based Cortex®-M0 and M0+, Cortex®-M3, Cortex®-M4 Flash microcontrollers with a great choice of peripherals. ST has also extended this range to include an ultra-low-power MCU platform)[1] 。按内核架构分为不同产品

软件特色

　　1、将ADC函数生成代码

　　2、有两种参数ADC1、ADC2

　　3、支持复制代码

　　4、绿色软件，无需安装

使用方法

　　1、下载解压文件，找到STM32库函数助手.exe双击打开

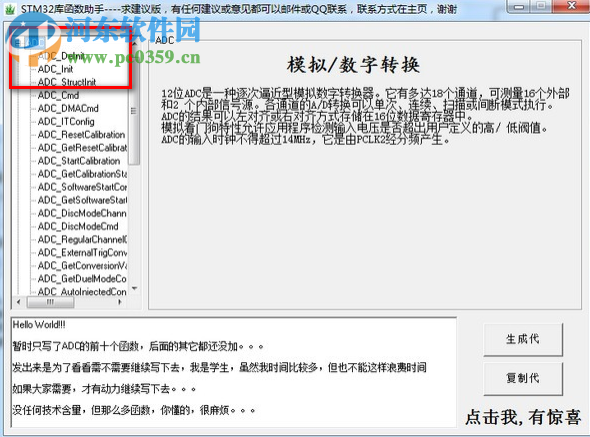

　　2、选择需要生产代码的函数

　　3、点击生成代码即可

　　4、生成的代码区域

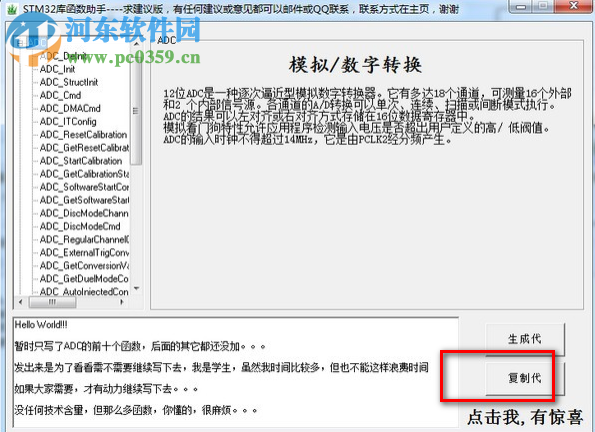

　　5、复制代码

ADC函数

　　/*

　　* Analog conversion stuff for 16C71 - see adc.c for more info

　　*/

　　/*

　　* Read the adc on the specified channel - result is in ADRES

　　*/

　　extern void adc_read(unsigned char channel);

　　#include

　　/* Basic A2D sample code for an PIC16F87x device.

　　* This code willl set up the A2D module to return an

　　* 8-Bit result. If greater precision is needed, a 10-Bit

　　* result can be returned if read_a2d() is modified to

　　* return the short ((ADRESH<<8)+(ADRESL)). Note also that

　　* ADCON1 should be set to 0x80 in the init_a2d() routine

　　* instead of zero.

　　*

　　* This code will sample an A2D value on analog port RA0, and it's value

　　* will be used to move a LED's position across PORTB.

　　*

　　* This project can be demonstrated on the Microchip PICDEM2 board.

　　*/

　　__CONFIG(DEBUGEN& WDTDIS& LVPDIS); // Setup the configuration word for ise with ICD2

　　/* Sample code to set up the A2D module */

　　void init_a2d(void){

　　ADCON0=0; // select Fosc/2

　　ADCON1=0; // select left justify result. A/D port configuration 0

　　ADON=1; // turn on the A2D conversion module

　　}

　　/* Return an 8 bit result */

　　unsigned char read_a2d(unsigned char channel){

　　channel&=0x07; // truncate channel to 3 bits

　　ADCON0&=0xC5; // clear current channel select

　　ADCON0|=(channel<<3); // apply the new channel select

　　ADGO=1; // initiate conversion on the selected channel

　　while(ADGO)continue;

　　return(ADRESH); // return 8 MSB of the result

　　}

　　void main(void){

　　unsigned char x;

　　init_a2d(); // initialise the A2D module

　　GIE=0; // we don't want interrupts

　　TRISB=0xF0; // the lower four bits of POTRB will be used in output mode

　　for(;;){

　　x=read_a2d(1); // sample the analog value on RA0

　　PORTB = (8>>(x>>6)); // Use the 2 MS Bits of the result to select the bit position of the LED on PORTB

　　}

　　}

　　/*

　　* Read the ADC on a 16C71.

　　*/

　　#include

　　#include "adc.h"

　　void

　　adc_read(unsigned char channel)

　　{

　　ADCON0 = (channel<< 3) + 0xC1; // enable ADC, RC osc.

　　ADGO = 1;

　　while(ADGO)

　　continue; // wait for conversion complete

　　}
